Sistema Modular de Microespectrocopía Raman Alpha300R

Correo: esteban.avendanosoto@ucr.ac.cr

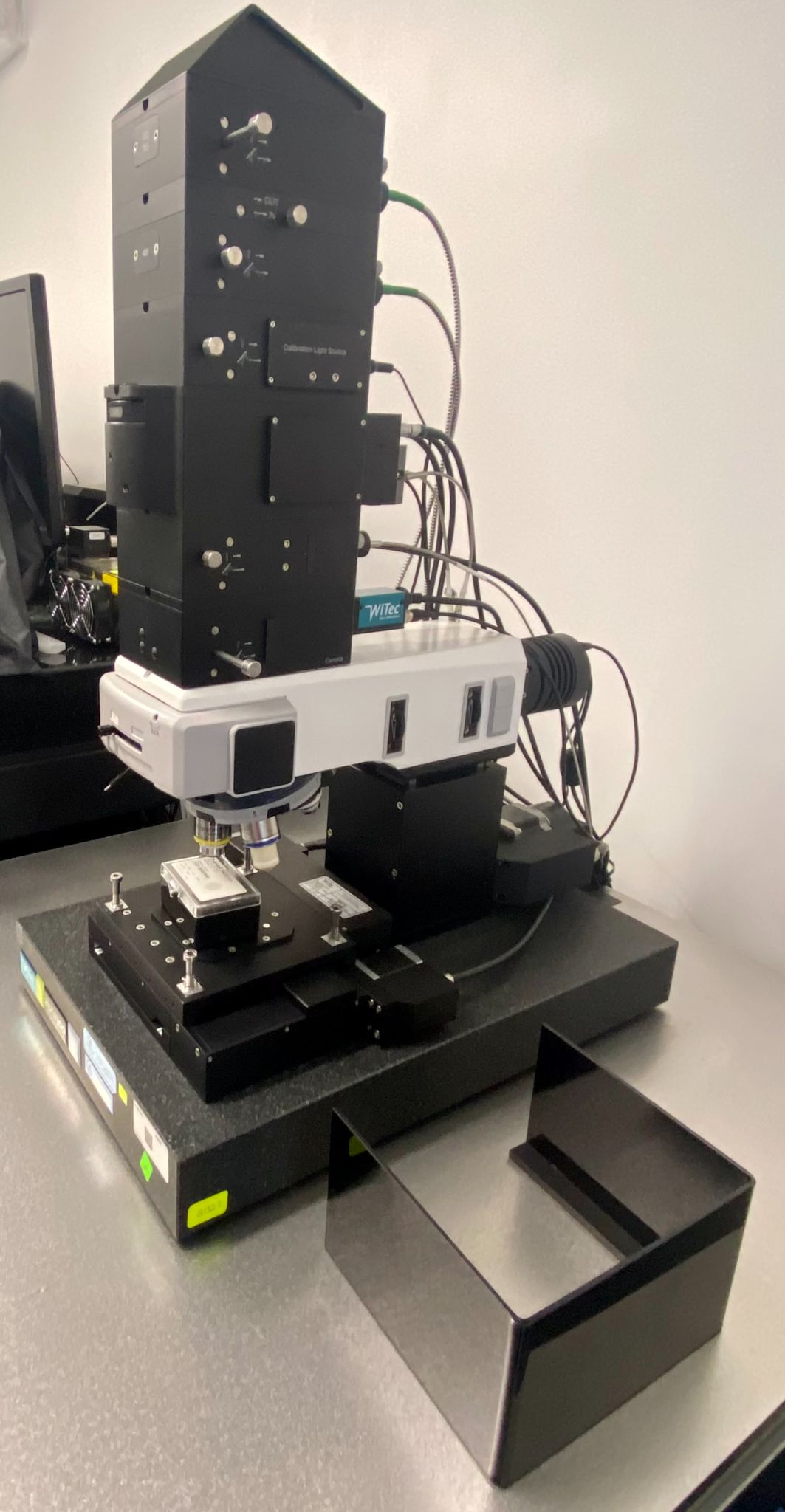

El sistema confocal modular de micro espectroscopia RAMAN está compuesto por:
- Dos espectrómetros
- Fuentes de luz monocromáticas (Diodo Láser) : 405 nm, 532 nm y 785 nm.

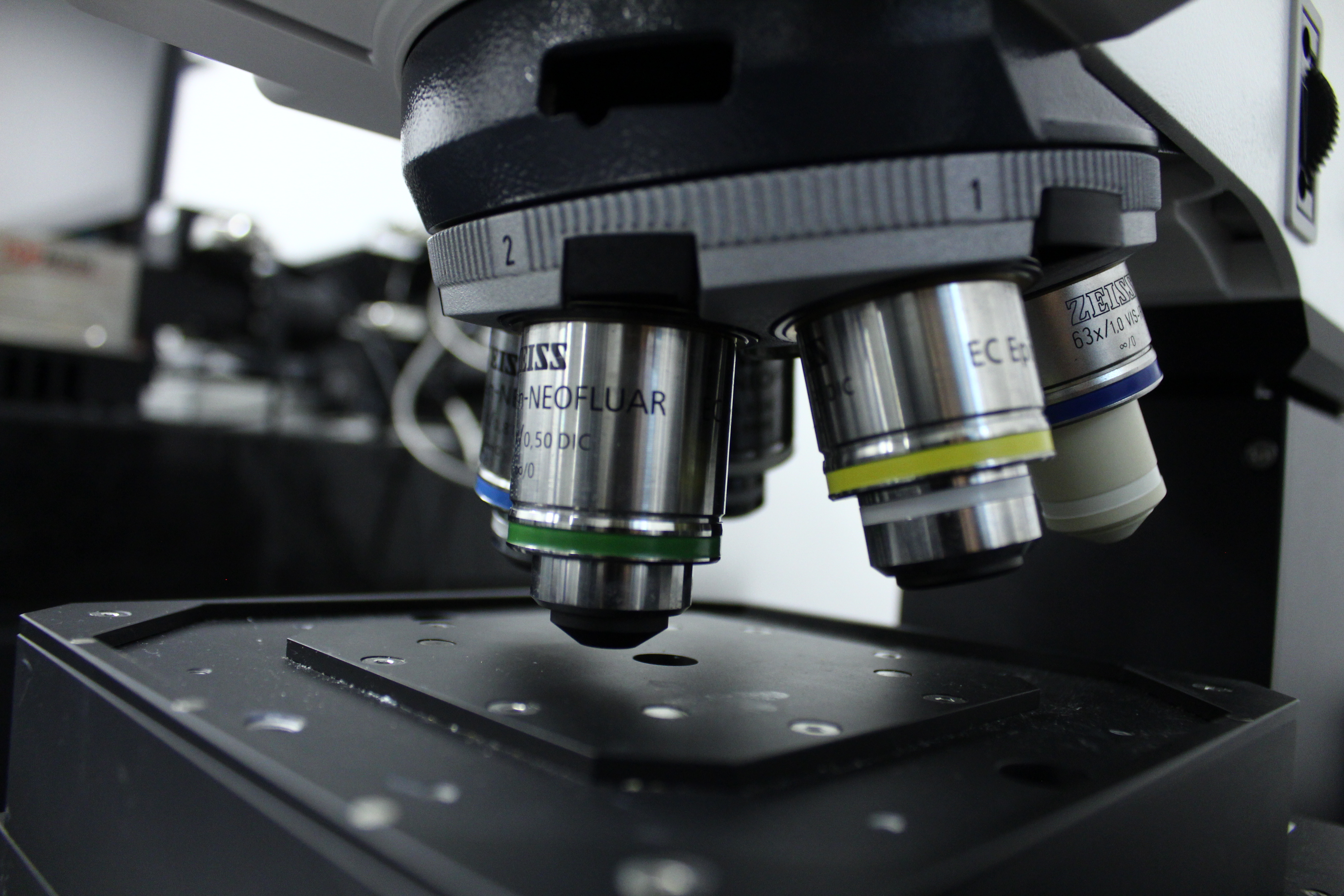

- Torreta de objetivos (5x, 10x, 20x, 50x, 100 x y lente de inmersión 63x H2O).
- Sistema modular de: Acopladores ópticos a espectrómetros, entradas ópticas de luz monocromáticas y acople de video cámara CCD.
- Sistema motorizado de plataforma (motores de paso en X, Y Z), para posicionamiento y enfoque.
- Sistema de escaneo y micro posición con piezo eléctricos.
- Software de evaluación (WITec Project) y control de sistema (WITec control).

Modos de Operación:

- Imágenes espectrales Raman: adquisición de un espectro Raman completo en cada píxel de la imagen.
- Escaneos planos (dirección x-y) y de profundidad (dirección z) con posicionamiento manual de la muestra.
- Apilamiento de imágenes: imagen Raman confocal 3D.
- Series de tiempo.
- Adquisición de espectro Raman de un solo punto.
- Perfil de profundidad de un solo punto.
- Espectrómetro UHTS acoplado por fibra monomodo, diseñado específicamente para microsopia Raman y aplicaciones con bajas intensidades de luz.
- Microscopía de campo brillante.
- TrueSurface: imagen Raman topográfica.
- Imágenes 3D Raman.
