Analizador Dinámico Mecánico G2 RSA

Correo: fabian.vasquezsancho@ucr.ac.cr

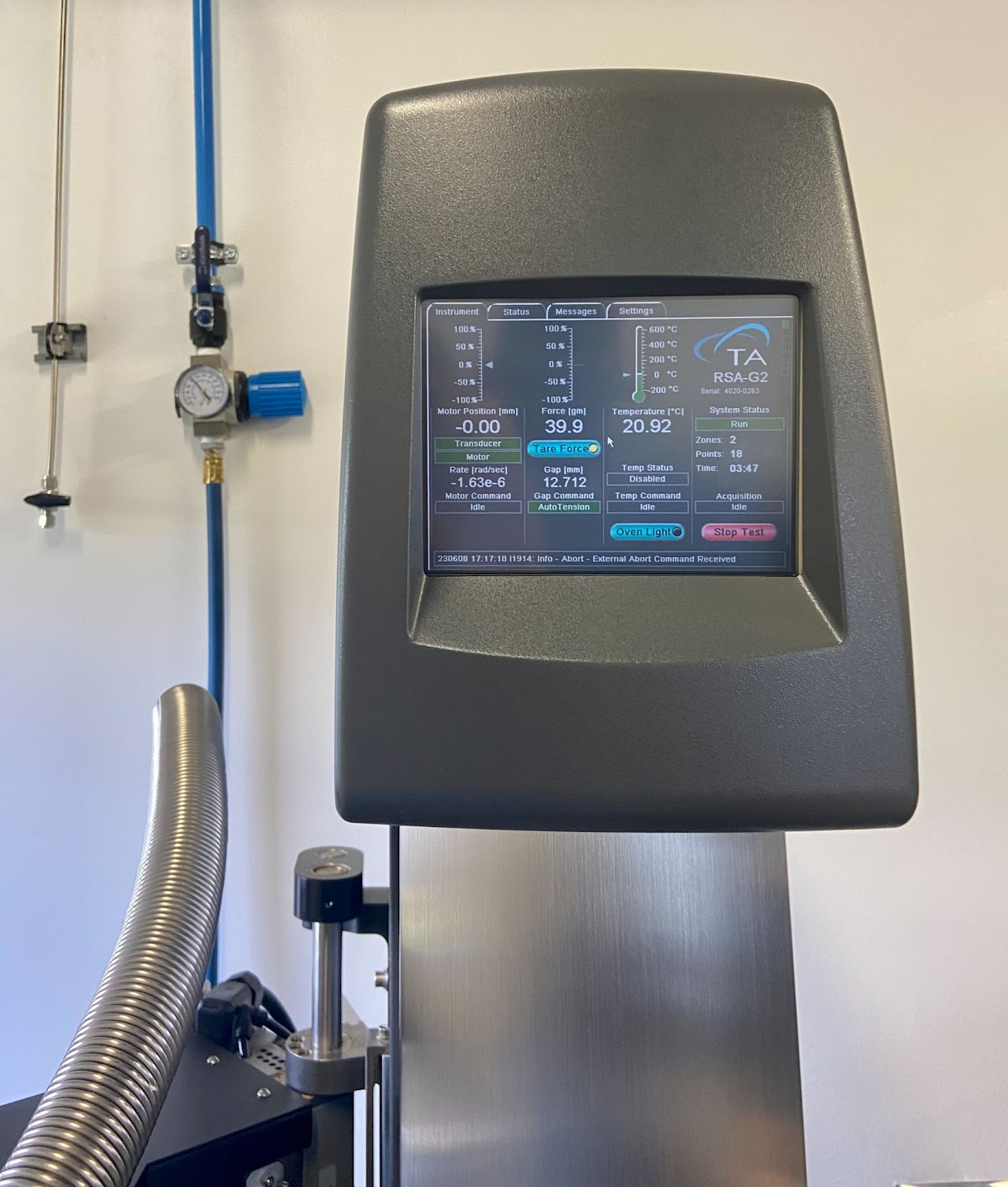

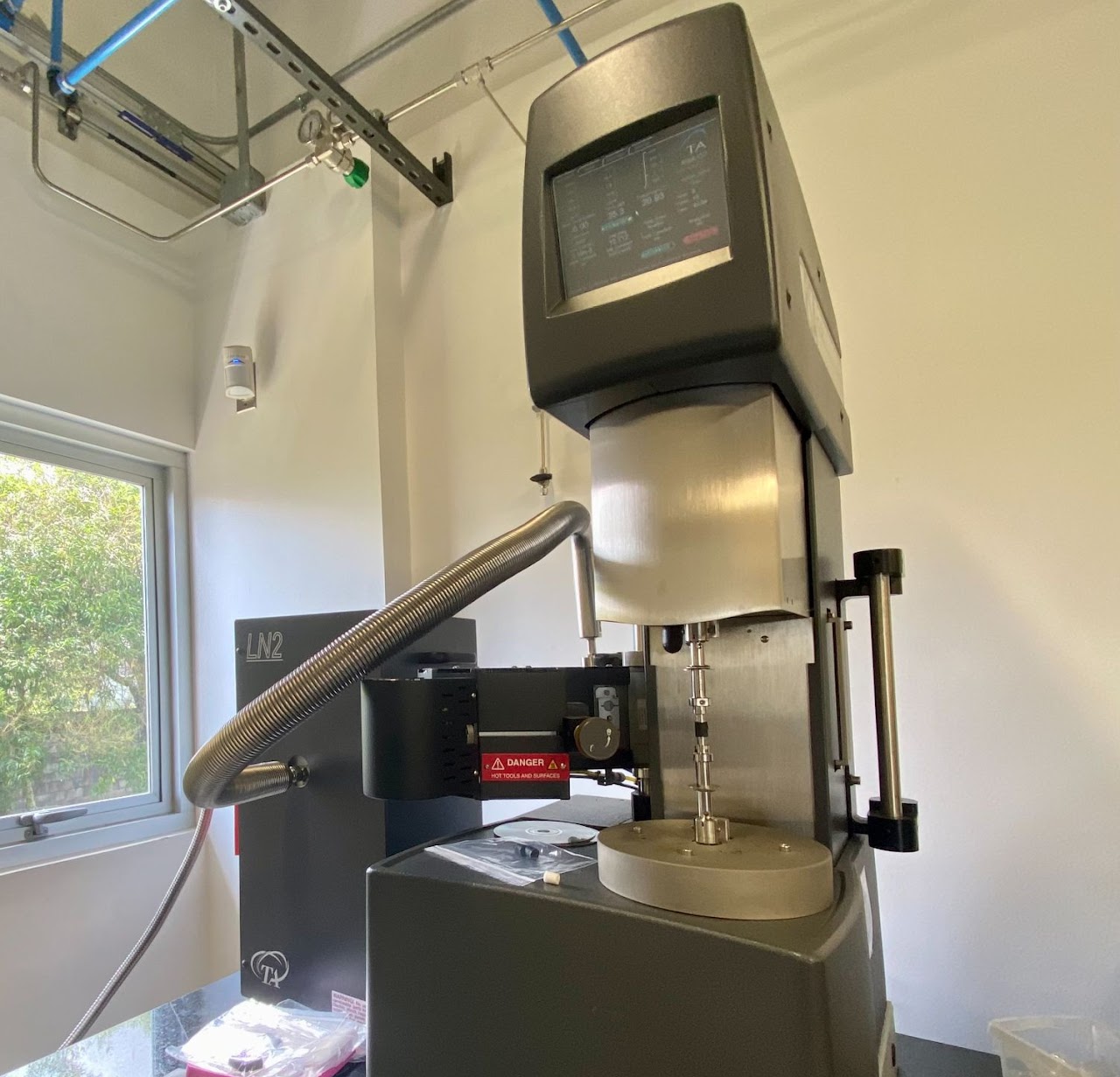

Es un equipo para analizar las propiedades mecánicas de sólidos en distintos régimenes. El modelo que se cuenta en el CICIMA es uno de los más modernos con motor y transductor separados que permite la obtención de manera independiente con respecto al control de deformación, lo que le da una precisión superior a otros equipos.

Modos de operación:

- Análisis mecánicos dinámicos: Mediante la aplicación de un estrés sinusoidal y medición de la deformación se puede determinar el módulo de Young de las muestras con las respectivas pérdidas y el tan(δ) (velocidad de respuesta del material al estrés).

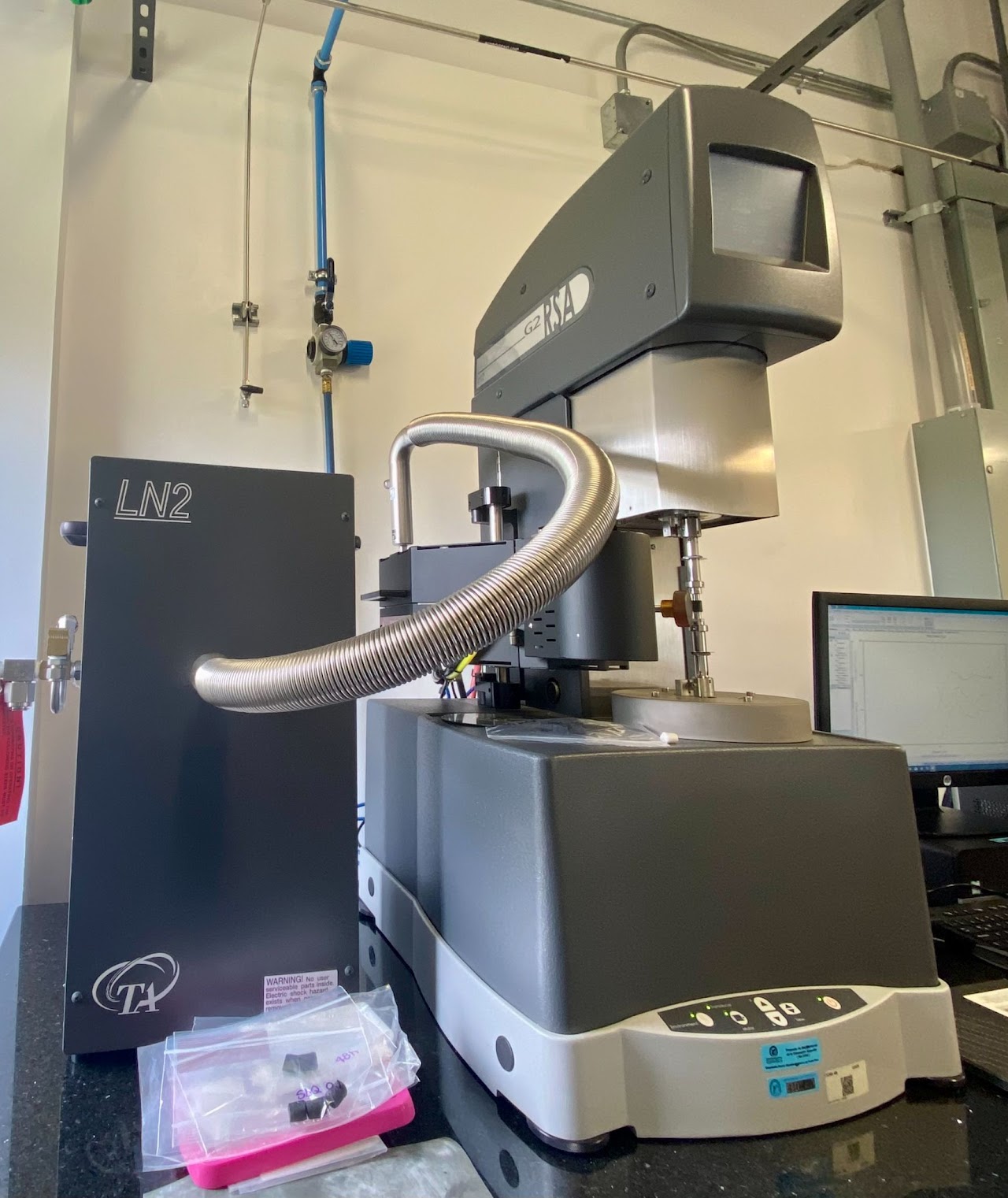

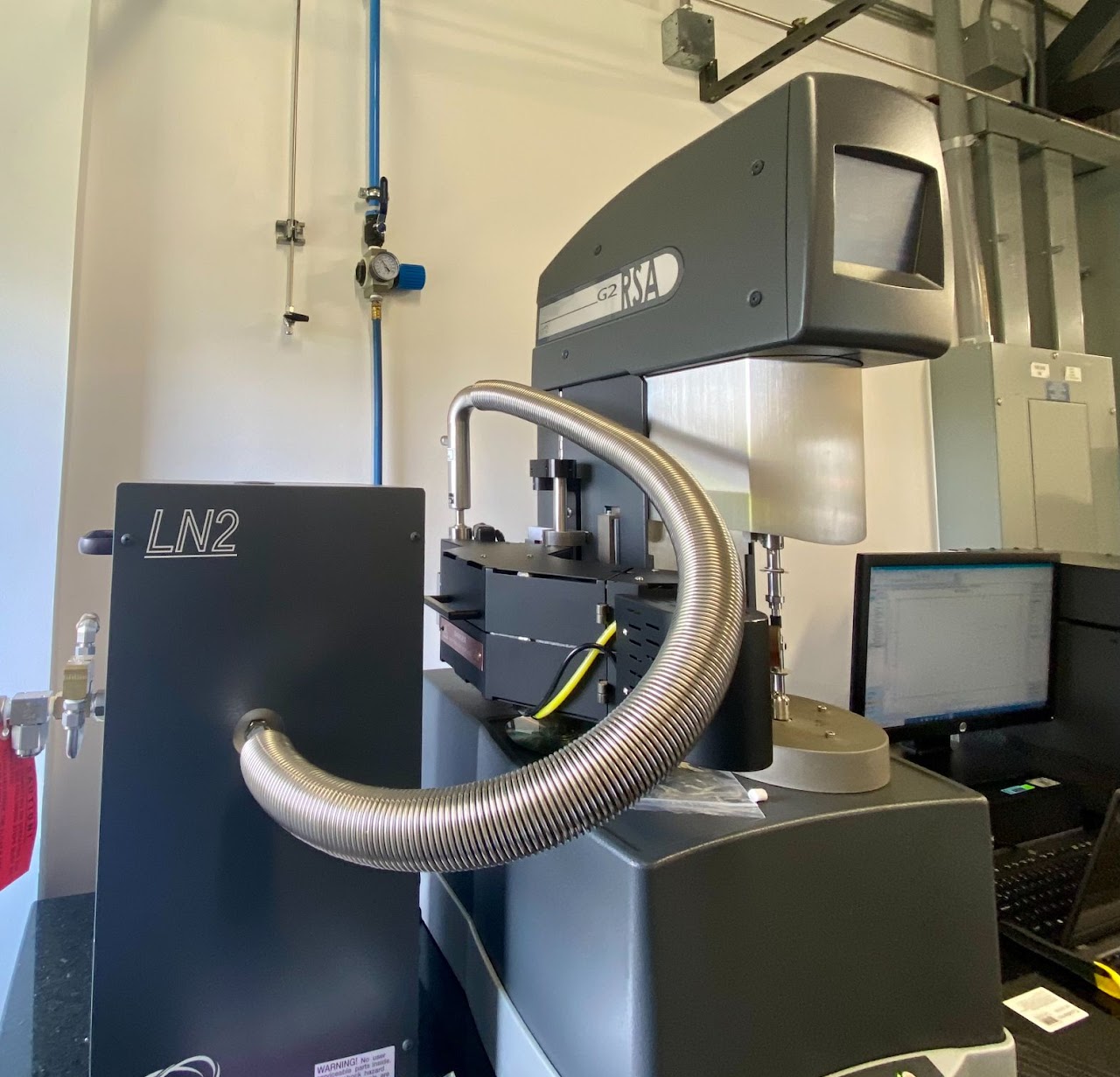

- Rampas de temperatura: El sistema cuenta con un controlador de temperatura que va desde -150 ºC hasta 600 ºC, que permite revisar todas las propiedades para cada modo. De esta manera es posible evaluar las propiedades mecánicas durante transiciones de fase del material.

- Barridos de deformación: Se hace un incremento controlado de la deformación de la muestra mientras la frecuencia y temperatura se mantienen constantes. De esta manera se pueden realizar relaciones entre estructura y propiedades del material. Igualmente puede ser utilizado para determinar el efecto Mullins en materiales o compara la resiliencia de materiales.

- Barridos de frecuencia: Manteniendo la temperatura y deformación constantes, se hace un aumento controlado de la frecuencia. Permite observar el módulo de Young y pérdidas en diferentes regímenes de operación relacionados con la estructura molecular del sólido. El equipo puede operar de 0.00001 hasta 10 Hz

- Barridos de tiempo: Las condiciones de esfuerzo o deformación se mantienen constantes durante un tiempo determinado para estudiar propiedades bajo fatiga.

- Pruebas de grada: Se coloca un esfuerzo constante durante un tiempo en el que se mide la deformación generada, luego se quita el esfuerzo y se estudia la relajación del material en función del tiempo. Estos estudios son importantes para estudiar las propiedades viscoelásticas de los sólidos.

- Iso-stress e iso-strain: Se mantienen constante el esfuerzo y la deformación mientras la temperatura aumenta. Es un tipo de condición específica en aplicaciones para algunos materiales que permite estudiar su comportamiento.

- Pruebas axiales: Realiza las gráficas de esfuerzo-deformación típicas que permite determinar módulos de elasticidad, el límite de elasticidad, esfuerzo máximo y punto de rotura.

Principales Accesorios:

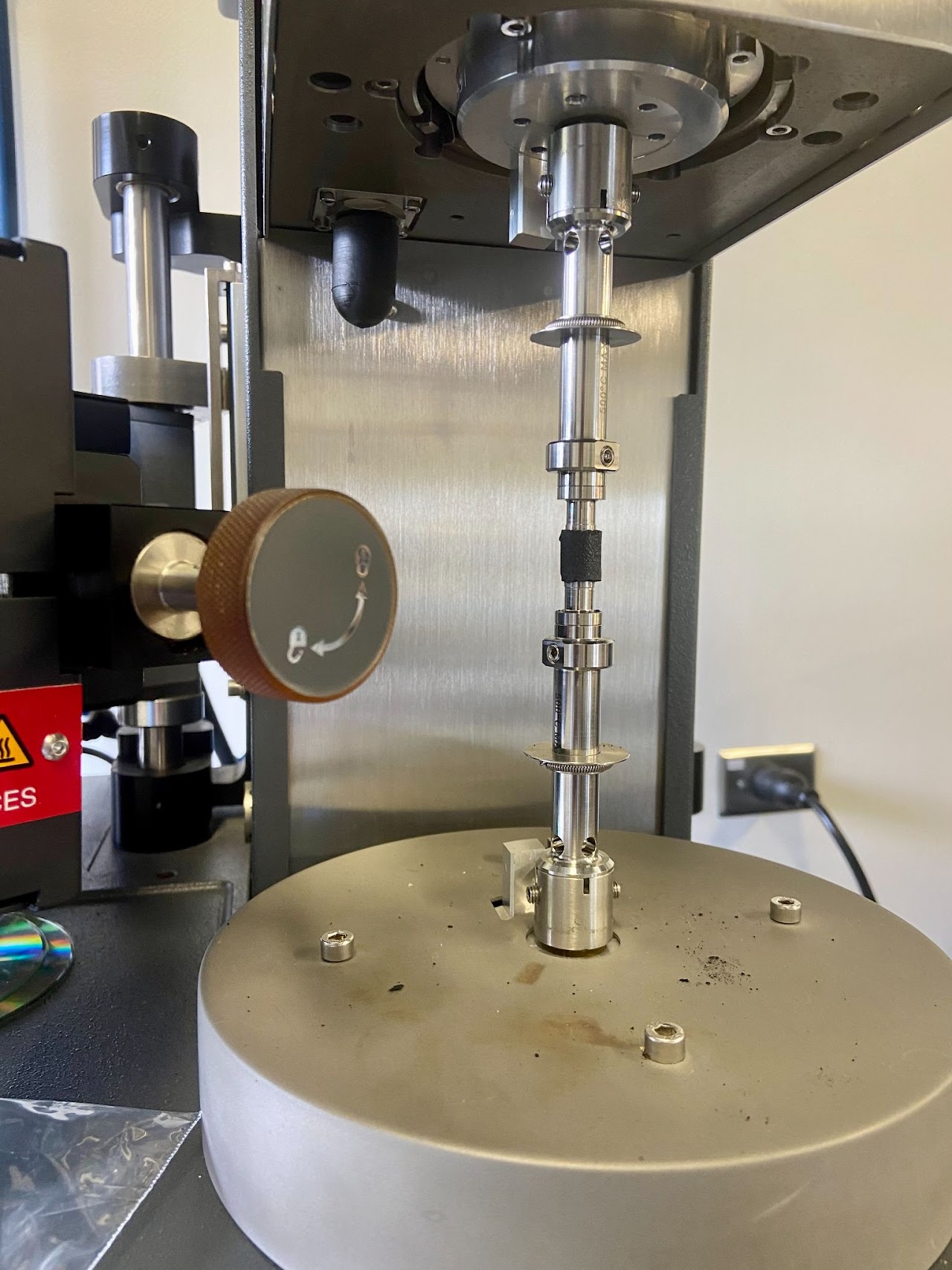

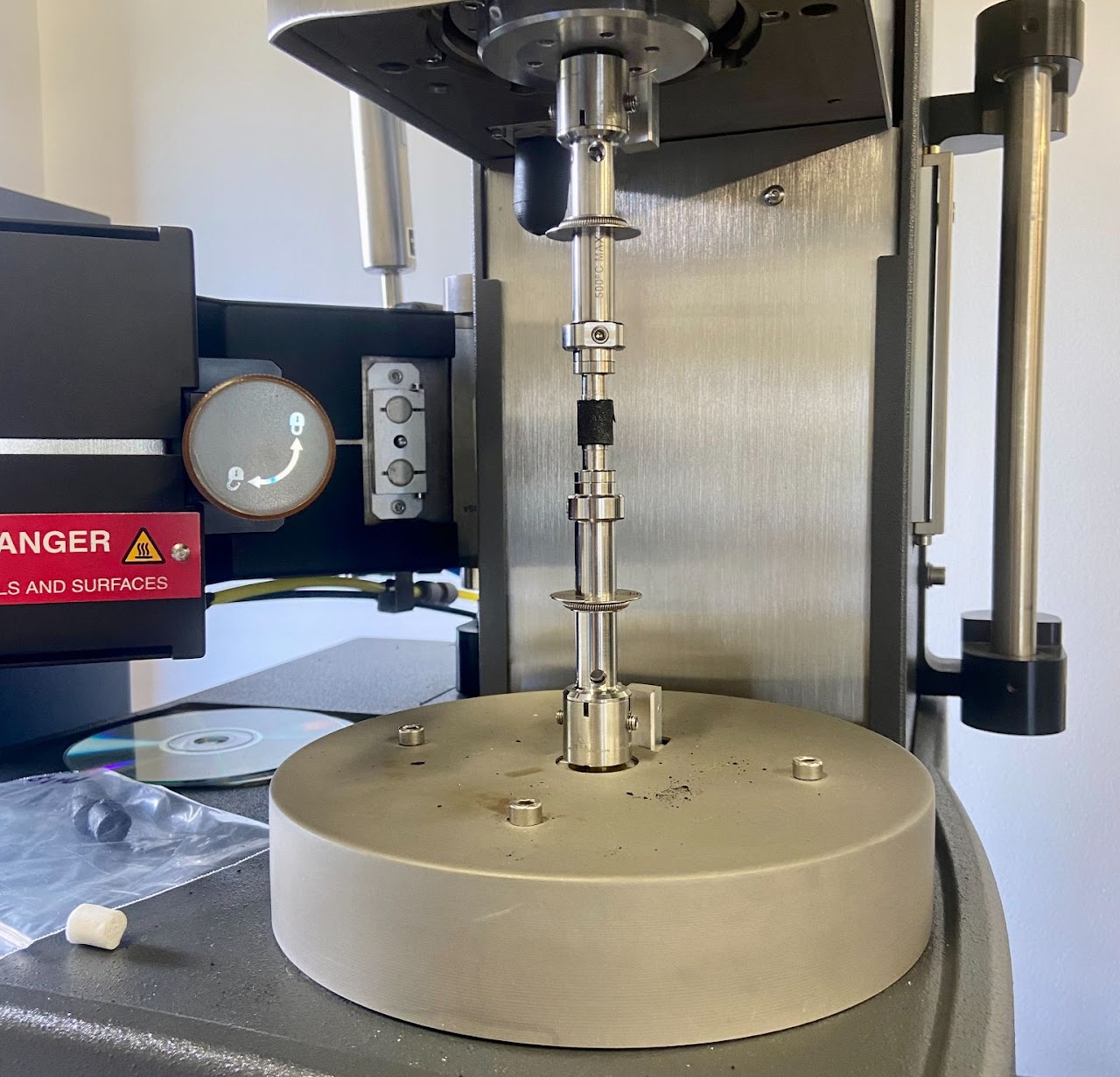

- Curvatura con tres puntos: muestras de 10, 25 y 20 mm de largo, 12,5 mm de espesor y 5 mm de grosor.
- Tensión: muestras de hasta 25 mm de largo, 12,4 de ancho y 1,5 de grosor.
- Cantilever doble y sencillo: muestras de hasta 38 mm de largo, 12,5 mm de ancho y 1,5 mm de grosor.
- Shear Sandwich: Muestras con superficie de 15 mm2, y para grosores de 0,5, 1 y 1,5 mm.
- Compresión: Muestras de 8, 15 y 25 mm de diámetro con un grosor máximo de 15 mm
